20-25W V4系列 自带输入滤波AC-DC模块电源

电源尺寸:70*48*23.5mm

输入电压:220V(85-265VAC);220V(165-265VAC)

输出电压:24V,15V,12V,5V

输出功率:20W

PDF文件:【点击查看】

产品详情

0
20-25W V4系列 自带输入滤波AC-DC模块电源
典型特性
★高功率密度,超薄设计,让体积做到最小
★多重保护功能设计
★采用基板工艺生产,加强了产品可靠性
★加强电磁兼容设计,可在强电磁环境工作
★具有低EMC特性,已通过欧盟CE认证
★一体化灌封加强了防腐、防潮、防震性能
★抗震性设计,满足军标要求可做车载电源使用
★专业为小型发射基站和车载移动设备设计
★具有输入过压、欠压、输出过压、过流、短路保护
技术参数
产品型号: DAS25-□-■-★
滤波方式: 内置滤波线路
型号说明: ■代表输入电压; □代表输出电压;★代表产品级别 参见下面产品级别
输入电压: ■N(AC165-265);W(AC85-265)
输出电压: □DC 110V,48V,28V,24V,15V,12V,5V,3.3V,任选
产品级别: ★军工级加 J, 航天级加H, 工业级省略
输出功率: 20W
电源尺寸: 70*48*23.5
电压精度: Vo1:±1%
源效应: <±0.5%
负载效应: <±0.5%
纹波和噪声: 1%Vo
温度系数: <±0.03℃
工作频率: 100KHz
效率: >75%
过流保护: >120%
隔离电阻: >100MΩ
工作环境温度: -25~+55℃(工业级)  -40~+70℃(军工级)  -55~+85℃(航天级)
储存温度: -45~+105℃(工业级) -55~+105℃(军工级)  -60~+125℃(航天级)
工作湿度: 5%~85%RH
储存湿度: 5%~95%RH
隔离电压: Vin-Vo 2500VAC;  Vin-FG 2500VAC;  Vo- FG 500VDC
抗震性: 10~55Hz 5g
工作环境温度: 工业品-25~+55℃ 军用品 -40~+70℃
储存环境温度: 工业品-40~+105℃
抗震性(随机): 频率范围:20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
冲击(半正弦): 加速度:a=50g±5g冲击时间:8~12ms  X,Y,Z方向各6次
冷却方式: 自然空冷或传导制冷
壳体材质: 低辐射塑料  军品采用六面屏蔽金属壳体
接线方式: 焊接插针
电磁兼容: 按照IEC1000、EN61000等
安全标准: 按照UL1950、IEC950、CCEE等

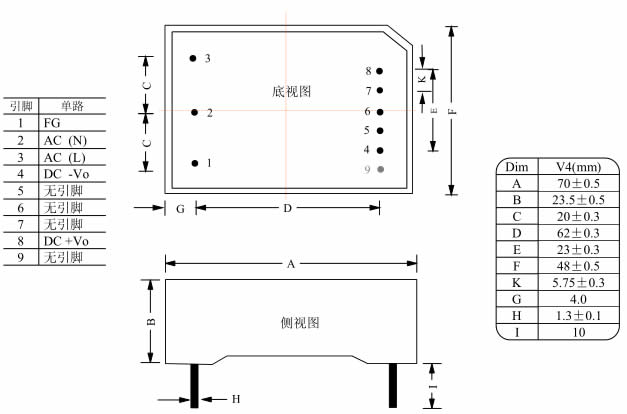

外型尺寸

相关产品推荐

型号 功率(W) 输入电压(V) 输出电压(V) 输出路数 安装方式 产品图片 认证 技术手册 样品申请 所属系列
DAS20-05-W 20W 220V(85-265V) 5V 单路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAS20-24-W 20W 220V(85-265V) 24V 单路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAS20-48-W 20W 220V(85-265V) 48V 单路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAS20-48-N 20W 220V(165-265V) 48V 单路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAS20-24-N 20W 220V(165-265V) 24V 单路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAS20-15-W 20W 220V(85-265V) 15V 单路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAS20-15-N 20W 220V(165-265V) 15V 单路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAS20-12-N 20W 220V(165-265V) 12V 单路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAS20-12-W 20W 220V(85-265V) 12V 单路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAS20-05-N 20W 220V(165-265V) 5V 单路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAD20-05V15-WFCI 20W 220V(85-265V) 5V 15V 双路隔离 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAD20-05V15-NFCI 20W 220V(165-265V) 5V 15V 双路隔离 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAD20-05V12-NFCI 20W 220V(165-265V) 5V 12V 双路隔离 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAD20-05V05-WFCI 20W 220V(85-265V) 5V 5V 双路隔离 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAD20-05V05-NFCI 20W 220V(165-265V) 5V 5V 双路隔离 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAD20-05V12-WFCI 20W 220V(85-265V) 5V 12V 双路隔离 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAD20-05V24-WFCI 20W 220V(85-265V) 5V 24V 双路隔离 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAD20-05V24-NFCI 20W 220V(165-265V) 5V 24V 双路隔离 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAD20-15-W 20W 220V(85-265V) ±15V 双路共地 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAD20-15-N 20W 220V(165-265V) ±15V 双路共地 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAD20-12-N 20W 220V(165-265V) ±12V 双路共地 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAD20-12-W 20W 220V(85-265V) ±12V 双路共地 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAD20-05-W 20W 220V(85-265V) ±5V 双路共地 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAD20-05-N 20W 220V(165-265V) ±5V 双路共地 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAT20-05V12-NFCI 20W 220V(165-265V) 5V ±12V 三路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAT20-05V12-WFCI 20W 220V(85-265V) 5V ±12V 三路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAT20-05V24-WFCI 20W 220V(85-265V) 5V  ±24V 三路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAT20-05V24-NFCI 20W 220V(165-265V) 5V  ±24V 三路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAT20-05V15-NFCI 20W 220V(165-265V) 5V  ±15V 三路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAT20-05V15-WFCI 20W 220V(85-265V) 5V  ±15V 三路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAT20-05V05-WFCI 20W 220V(85-265V) 5V ±5V 三路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAT20-05V05-NFCI 20W 220V(165-265V) 5V ±5V 三路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAT20-15H05-WFCIB 20W 220V(85-265V) ±15V 5V 三路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAT20-15H05-NFCIB 20W 220V(165-265V) ±15V 5V 三路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAT20-12H05-NFCIB 20W 220V(165-265V) ±12V 5V 三路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAT20-12H05-WFCIB 20W 220V(85-265V) ±12V 5V 三路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAT20-05H05-NFCIB 20W 220V(165-265V) ±5V 5V 三路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAT20-05H05-WFCIB 20W 220V(85-265V) ±5V 5V 三路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAT20-121524-WFCIC 20W 220V(85-265V) 12V 15V 24V 三路隔离 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAT20-121505-WFCIC 20W 220V(85-265V) 12V 15V 5V 三路隔离 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAT20-051215-WFCIC 20W 220V(85-265V) 5V 12V 15V 三路隔离 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAT20-050505-WFCIC 20W 220V(85-265V) 5V 5V 5V 三路隔离 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAT20-051224-WFCIC 20W 220V(85-265V) 5V 12V 24V 三路隔离 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAT20-051212-WFCIC 20W 220V(85-265V) 5V 12V 12V 三路隔离 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAQ15-24W24L12-WFCI 20W 180V(85-265VAC) ±24V ±12V 四路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAQ15-05W05L24-WFCI 20W 180V(85-265VAC) ±5V ±24V 四路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAQ15-05W12L24-WFCI 20W 180V(85-265VAC) ±5V ±24V 四路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAQ15-12W12L24-WFCI 20W 180V(85-265VAC) ±12V ±24V 四路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAQ15-12W12L12-WFCI 20W 180V(85-265VAC) ±12V ±12V 四路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAQ15-05W12L12-WFCI 20W 180V(85-265VAC) ±5V ±12V 四路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源
DAQ15-05W05L12-WFCI 20W 180V(85-265VAC) ±5V ±12V 四路 插针焊接 CE 样品申请 20-25W V4系列 自带输入滤波AC-DC模块电源

* 上方产品参数仅供参考,详细技术参数请以技术规格书为准
