3000W DZE-R系列 端子接线自散热型DC-DC电源模块

电源尺寸：400*260*145mm
输入电压：72V(60-120V),24V(18-36V),300V(200-400V),110V(80-185V),48V(36-72V)
输出电压：12V,48V,28V,24V,300V,110V,220V
输出功率：3000W

PDF文件：【点击查看】

产品详情

3000W DZE-R系列 端子接线自散热型DC-DC电源模块

典型特性
★高功率密度，超薄设计，让体积做到最小
★多重保护功能设计
★采用基板工艺生产，加强了产品可靠性
★加强电磁兼容设计，可在强电磁环境工作
★具有低EMC特性，已通过欧盟CE认证
★一体化灌封加强了防腐、防潮、防震性能
★抗震性设计，满足军标要求可做车载电源使用
★专业为小型发射基站和车载移动设备设计
★具有输入过压、欠压、输出过压、过流、短路保护
技术参数
产品型号： DZE3000R-■S□-★,DZE3000R-■D□-★,DZE3000R-■T□-★
型号说明： ■代表输入电压； □代表输出电压；★代表产品级别 参见下面产品级别
输入电压： ■DC 72V(60-120V),24V(18-36V),300V(200-400V),110V(80-185V),48V(36-72V)
输出电压： □DC 12V,48V,28V,24V,300V,110V,220V,任选
产品级别： ★军工级加 J, 航天级加H, 工业级省略
输出功率： 3000W
电源尺寸： 400*260*145
电压精度： Vo1:＜±1%
源效应： ＜±0.2%
负载效应： ＜±0.5%
动态响应： 400uS
纹波和噪声： ＜1%Vo
温度系数： <±0.02℃
工作频率： <300KHz
效率： >90%
输入过欠压： 有
输出过压保护： 有
过流保护： >120%
过温保护： 90℃;降温自恢复
工作环境温度： -25~+55℃(工业级)  -40~+70℃(军工级)  -55~+85℃(航天级)
储存温度： -45~+105℃(工业级) -55~+105℃(军工级)  -60~+125℃(航天级)
工作湿度： 5%~85%RH
储存湿度： 5%~95%RH
隔离电阻： 500MΩ
隔离电压： Vin-Vo 1500VDC;  Vin-FG 1050VDC;  Vo- FG 500VDC
抗震性： 10~55Hz 5g
抗震性（随机）： 频率范围：20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
冲击（半正弦）： 加速度：a=50g±5g冲击时间：8~12ms  X,Y,Z方向各6次
冷却方式： 自然冷却或外加风机制冷
接线方式： 端子接线
MTBF： 200000h
电源部分型号

型号 功率(W) 输入电压(V) 输出电压（V） 输出路数 安装方式 PDF下载
DZE3000R-72S12 3000W 72V(60-120V) 12V 单路 端子接线
DZE3000R-24S48 3000W 24V(18-36V) 48V 单路 端子接线
DZE3000R-24S28 3000W 24V(18-36V) 28V 单路 端子接线
DZE3000R-24S24 3000W 24V(18-36V) 24V 单路 端子接线
DZE3000R-24S12 3000W 24V(18-36V) 12V 单路 端子接线
DZE3000R-300S300 3000W 300V(200-400V) 300V 单路 端子接线
DZE3000R-300S110 3000W 300V(200-400V) 110V 单路 端子接线
DZE3000R-300S48 3000W 300V(200-400V) 48V 单路 端子接线
DZE3000R-300S28 3000W 300V(200-400V) 28V 单路 端子接线
DZE3000R-300S24 3000W 300V(200-400V) 24V 单路 端子接线
DZE3000R-110S220 3000W 110V(80-185V) 220V 单路 端子接线
DZE3000R-110S110 3000W 110V(80-185V) 110V 单路 端子接线
DZE3000R-110S48 3000W 110V(80-185V) 48V 单路 端子接线
DZE3000R-110S28 3000W 110V(80-185V) 28V 单路 端子接线
DZE3000R-110S24 3000W 110V(80-185V) 24V 单路 端子接线
DZE3000R-48S220 3000W 48V(36-72V) 220V 单路 端子接线
DZE3000R-48S110 3000W 48V(36-72V) 110V 单路 端子接线
DZE3000R-48S48 3000W 48V(36-72V) 48V 单路 端子接线
DZE3000R-48S28 3000W 48V(36-72V) 28V 单路 端子接线
DZE3000R-48S24 3000W 48V(36-72V) 24V 单路 端子接线
DZE3000R-24S220 3000W 24V(18-36V) 220V 单路 端子接线
DZE3000R-48S28 3000W 48V(36-72V) 28V 单路 端子接线
DZE3000R-48S24 3000W 48V(36-72V) 24V 单路 端子接线
DZE3000R-24S220 3000W 24V(18-36V) 220V 单路 端子接线
DZE3000R-24S110 3000W 24V(18-36V) 110V 单路 端子接线
DZE3000R-24S48 3000W 24V(18-36V) 48V 单路 端子接线
DZE3000R-24S28 3000W 24V(18-36V) 28V 单路 端子接线
DZE3000R-24S24 3000W 24V(18-36V) 24V 单路 端子接线
DZE3000R-110S24 3000W 110V(80-185V) 24V 单路 端子接线

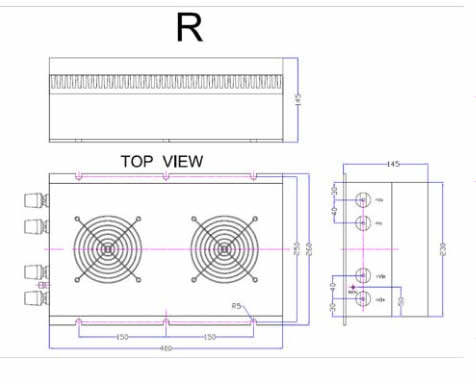

外型尺寸
