700W DQM 全砖基板系列 引针焊接DC-DC电源模块电源

电源尺寸：116*61*12.7mm
输入电压：300V(200-400V),110V(66-185V),48V(36-72V),24V(18-36V)
输出电压：3.3V,5V,12V,15V,24V,28V,48V
输出功率：700W

PDF文件： 【点击查看】

产品详情

700W DQM 全砖基板系列 DC-DC电源模块电源

典型特性
★国际高端产品标准引脚
★加强电磁兼容设计，可在强电磁环境工作
★具有低EMC特性，已通过欧盟CE认证
★抗震性设计，满足军标要求可做车载电源使用
★一体化灌封加强了防腐、防潮、防震性能
★一体化灌封增加了导热性，加强了产品可靠性
技术参数
产品型号： DQM300-■S□-★, DQM500-■S□-★, DQM700-■S□-★
型号说明： ■代表输入电压； □代表输出电压；★代表产品级别 参见下面产品级别
输入电压： ■DC12(9-18V),DC24V(18-36V),DC48V(36-72V),DC72(50-120V),DC110V(70-185V),DC300V(200-400V)
输出电压： □DC3.3V,5V,12V,24V,28,48V任选
产品级别： ★军工级加 J, 航天级加H, 工业级省略
输出功率： 300W  500W  700W
电源尺寸： 116*61*12.7
电压精度： Vo1:＜±1%
电压调节： -40%到+10%
源效应： ＜±0.2%
负载效应： ＜±0.5%
动态响应： 200uS
过冲及恢复时间： <±4% Vo 1ms
纹波和噪声： ＜1%Vo  双绞线测试法
输入反射波纹电流： ＜5%Iin
温度系数： ＜±0.03%/℃
工作频率： >200KHz
输入反射纹波电流： ＜10% Iin
启动延时时间： <200ms
输出建立时间： 5VVo < 48V 50ms
遥控方式： 电流型悬空或加低电平开启 高电平关断
遥控补偿： 0.5V
效率： >90%
过流保护： >120%
过压保护： 输入过、欠压保护，长期、自恢复
输出短路保护： 有  长期、自恢复
过温保护： 有  长期、自恢复(105℃)
均流功能： 支持多个（N+1）并联可均流输出
工作状态良好信号： 有  低电平正常；高电平异常
外部信号辅助电源： 有 7~10V / 10mA
工作环境温度： -25~+55℃(工业级)  -40~+70℃(军工级)  -55~+85℃(航天级)
储存温度： -45~+105℃(工业级) -55~+105℃(军工级)  -60~+125℃(航天级)
工作湿度： 5%~85%RH
储存湿度： 5%~95%RH
隔离电阻： 500MΩ
隔离电压： Vin-Vo 1500VDC;  Vin-FG 1050VDC;  Vo- FG 500VDC
抗震性： 10~55Hz 5g
抗震性（随机）： 频率范围：20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
冲击（半正弦）： 加速度：a=50g±5g冲击时间：8~12ms  X,Y,Z方向各6次
冷却方式： 传导制冷
接线方式： 引针焊接安装型
MTBF： 3000000h
电源部分型号
型号 功率(W) 输入电压(V) 输出电压（V） 输出路数 安装方式 PDF下载
DQM700-300S48 700W 300V(200-400V) 48V 单路 插针焊接
DQM700-300S28 700W 300V(200-400V) 28V 单路 插针焊接
DQM700-300S24 700W 300V(200-400V) 24V 单路 插针焊接
DQM700-300S15 700W 300V(200-400V) 15V 单路 插针焊接
DQM700-300S12 700W 300V(200-400V) 12V 单路 插针焊接
DQM700-300S05 700W 300V(200-400V) 5V 单路 插针焊接
DQM700-300S3.3 700W 300V(200-400V) 3.3V 单路 插针焊接
DQM700-110S48 700W 110V(66-185V) 48V 单路 插针焊接
DQM700-110S28 700W 110V(66-185V) 28V 单路 插针焊接
DQM700-110S24 700W 110V(66-185V) 24V 单路 插针焊接
DQM700-110S15 700W 110V(66-185V) 15V 单路 插针焊接
DQM700-110S12 700W 110V(66-185V) 12V 单路 插针焊接
DQM700-110S05 700W 110V(66-185V) 5V 单路 插针焊接
DQM700-110S3.3 700W 110V(66-185V) 3.3V 单路 插针焊接
DQM700-48S48 700W 48V(36-72V) 48V 单路 插针焊接
DQM700-48S28 700W 48V(36-72V) 28V 单路 插针焊接
DQM700-48S24 700W 48V(36-72V) 24V 单路 插针焊接
DQM700-48S15 700W 48V(36-72V) 15V 单路 插针焊接
DQM700-48S12 700W 48V(36-72V) 12V 单路 插针焊接
DQM700-48S05 700W 48V(36-72V) 5V 单路 插针焊接
DQM700-48S3.3 700W 48V(36-72V) 3.3V 单路 插针焊接
DQM700-24S48 700W 24V(18-36V) 48V 单路 插针焊接
DQM700-24S28 700W 24V(18-36V) 28V 单路 插针焊接
DQM700-24S24 700W 24V(18-36V) 24V 单路 插针焊接
DQM700-24S15 700W 24V(18-36V) 15V 单路 插针焊接
DQM700-24S12 700W 24V(18-36V) 12V 单路 插针焊接
DQM700-24S05 700W 24V(18-36V) 5V 单路 插针焊接
DQM700-24S3.3 700W 24V(18-36V) 3.3V 单路 插针焊接

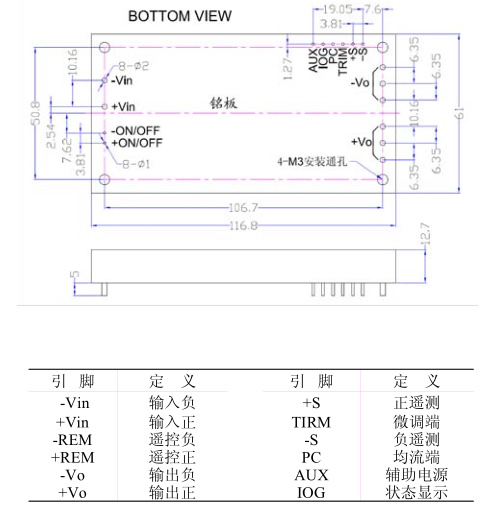

外型尺寸
