1500W DZA-SD系列 高可靠AC-DC电源模块

电源尺寸:350*244*67mm
输入电压:220V(165-265VAC),110V(70-140VAC),180V(90V-264VAC)
输出电压:48V,12V,24V,15V,
输出功率:1500W
PDF下载: 【PDF下载】

产品详情

0
1500W DZA-SD系列 高可靠AC-DC电源模块

典型特性
★高功率密度,超薄设计,让体积做到最小
★多重保护功能设计
★采用基板工艺生产,加强了产品可靠性
★加强电磁兼容设计,可在强电磁环境工作
★具有低EMC特性,已通过欧盟CE认证
★一体化灌封加强了防腐、防潮、防震性能
★抗震性设计,满足军标要求可做车载电源使用
★专业为小型发射基站和车载移动设备设计
★具有输入过压、欠压、输出过压、过流、短路保护
技术参数
产品型号: DZA1500SD-■S□-★,DZA1500SD-■D□□-★,DZA1500SD-■T□□□-★
型号说明: ■代表输入电压; □代表输出电压;★代表产品级别 参见下面产品级别
输入电压: ■ 220V(165-265VAC),110V(70-140VAC),180V(90V-264VAC)
输出电压: □DC 48V,12V,24V,15V任选
产品级别: ★军工级加 J, 航天级加H, 工业级省略
输出功率: 1500W
电源尺寸: 350*244*67
电压精度: Vo1:<±1%
源效应: <±0.2%
负载效应: <±0.5%
动态响应: 400us
纹波和噪声: <1%Vo
功率因数校正: >0.98
温度系数: <±0.02℃
工作频率: 200KHz
效率: >85%
过流保护: >120%
过温保护: 90℃;降温自恢复
隔离电阻: >200MΩ
工作环境温度: -25~+55℃(工业级)  -40~+70℃(军工级)  -55~+85℃(航天级)
储存温度: -45~+105℃(工业级) -55~+105℃(军工级)  -60~+125℃(航天级)
工作湿度: 5%~85%RH
储存湿度: 5%~95%RH
隔离电压: Vin-Vo 1500VAC; Vin-FG 1500VAC; Vo- FG 500VDC
抗震性: 10~55Hz 5g
工作环境温度: 工业品-25~+55℃ 军用品 -40~+70℃
储存环境温度: 工业品-40~+105℃
抗震性(随机): 频率范围:20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
冲击(半正弦): 加速度:a=50g±5g冲击时间:8~12ms  X,Y,Z方向各6次
冷却方式: 自然冷却
接线方式: 采用防水航空端子
MTBF: 500000H
电源部分型号
型号 功率(W) 输入电压(V) 输出电压(V) 输出路数 安装方式 PDF下载
DZA1500SD-220S48 1500W 220V(165-265VAC) 48V 单路 端子接线
DZA1500SD-110S12 1500W 110V(70-140VAC) 12V 单路 端子接线
DZA1500SD-110S24 1500W 110V(70-140VAC) 24V 单路 端子接线
DZA1500SD-180T152448/332010 1500W 180V(90-264VAC) 15V/24V/48V 三路 端子接线
DZA1500SD-220T242448/202010 1500W 220V(165-265VAC) 24V/24V/48V 三路 端子接线
DZA1500SD-180T122448/412010 1500W 180V(90-264VAC) 12V/24V/48V 三路 端子接线
DZA1500SD-220T152448/362010 1500W 220V(165-265VAC) 15V/24V/48V 三路 端子接线
DZA1500SD-180D2448/3712 1500W 180V(90-264VAC) 24V/48V 双路 端子接线
DZA1500SD-220T122424/432020 1500W 220V(165-265VAC) 12V/24V/24V 三路 端子接线
DZA1500SD-220T122448/432010 1500W 220V(165-265VAC) 12V/24V/48V 三路 端子接线
DZA1500SD-180D2424/3725 1500W 180V(90-264VAC) 24V/24V 双路 端子接线
DZA1500SD-220D4848/1515 1500W 220V(165-264VAC) 48V/48V 双路 端子接线
DZA1500SD-180D4848/1614 1500W 180V(90-264VAC) 48V/48V 双路 端子接线
DZA1500SD-220D2448/3215 1500W 220V(165-264VAC) 24V/48V 双路 端子接线
DZA1500SD-180D1248/6614 1500W 180V(90-264VAC) 12V/48V 双路 端子接线
DZA1500SD-220D1524/3640 1500W 220V(165-264VAC) 15V/24V 双路 端子接线
DZA1500SD-220D2424/3131 1500W 220V(165-264VAC) 24V/24V 双路 端子接线
DZA1500SD-180D1224/4540 1500W 180V(90-264VAC) 12V/24V 双路 端子接线
DZA1500SD-220D1248/4520 1500W 220V(165-264VAC) 12V/48V 双路 端子接线
DZA1500SD-220D1224/4540 1500W 220V(165-264VAC) 12V/24V 双路 端子接线
DZA1500SD-180S220 1500W 180V(90-264VAC) 220V 单路 端子接线
DZA1500SD-180S110 1500W 180V(90-264VAC) 110V 单路 端子接线
DZA1500SD-180S48 1500W 180V(90-264VAC) 48V 单路 端子接线
DZA1500SD-180S28 1500W 180V(90-264VAC) 28V 单路 端子接线
DZA1500SD-180S15 1500W 180V(90-264VAC) 15V 单路 端子接线
DZA1500SD-180S05 1500W 180V(90-264VAC) 5V 单路 端子接线
DZA1500SD-180S12 1500W 180V(90-264VAC) 12V 单路 端子接线
DZA1500SD-180S24 1500W 180V(90-264VAC) 24V 单路 端子接线
DZA1500SD-220S24 1500W 220V(165-264VAC) 24V 单路 端子接线
DZA1500SD-220S12 1500W 220V(165-264VAC) 12V 单路 端子接线
DZA1500SD-220S220 1500W 220V(165-264VAC) 220V 单路 端子接线
DZA1500SD-220S110 1500W 220V(165-264VAC) 110V 单路 端子接线
DZA1500SD-220S28 1500W 220V(165-264VAC) 28V 单路 端子接线
DZA1500SD-220S15 1500W 220V(165-264VAC) 15V 单路 端子接线
DZA1500SD-220S05 1500W 220V(165-264VAC) 5V 单路 端子接线

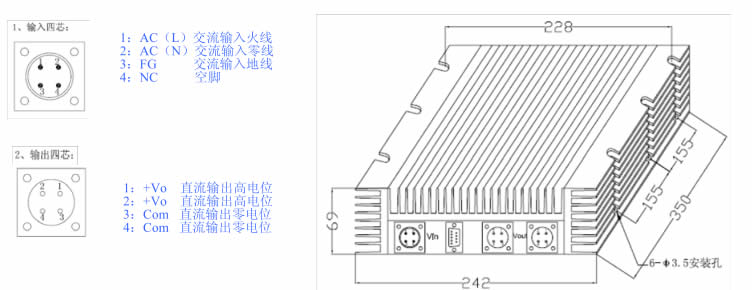

外型尺寸
