300W 半砖系列 AC谐波抑制模块DBM300-PFC

电源尺寸:58*61*12.7mm
输入电压:180VAC(90-264VAC)
输出电压:350-385VDC
输出功率:300W
PDF下载: 【PDF下载】

产品详情

0
300W 半砖系列 AC谐波抑制模块DBM300-PFC

典型特性
★国际高端产品标准引脚
★加强电磁兼容设计,可在强电磁环境工作
★具有低EMC特性,已通过欧盟CE认证
★抗震性设计,满足军标要求可做车载电源使用
★一体化灌封加强了防腐、防潮、防震性能
★一体化灌封增加了导热性,加强了产品可靠性
技术参数
产品型号: DBM300-PFC
输入电压: ■180VAC(90-264VAC)
输出电压: □DC DC350~385V
输出功率: 300W
电源尺寸: 58*61*12.7
纹波和噪声: <2%Vo
启动时间: <100ms
功率因数: 0.99
谐波失真度: <5%
浪涌电流: <50A尖峰
保持电容: 100-300uF
短路保护:
温度系数: <±0.02%/℃
工作频率: 70KHz
启动延时时间: <100ms
效率: >97%
过压保护: 输入过、欠压保护,长期、自恢复
过温保护: 有  长期、自恢复(90℃)
工作环境温度: -25~+55℃(工业级)  -40~+70℃(军工级)  -55~+85℃(航天级)
储存温度: -45~+105℃(工业级) -55~+105℃(军工级)  -60~+125℃(航天级)
工作湿度: 5%~85%RH
储存湿度: 5%~95%RH
隔离电阻: 500MΩ
隔离电压: Vin-Vo 1500VDC;  Vin-FG 1050VDC;  Vo- FG 500VDC
抗震性: 10~55Hz 5g
抗震性(随机): 频率范围:20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
冲击(半正弦): 加速度:a=50g±5g冲击时间:8~12ms  X,Y,Z方向各6次
冷却方式: 传导制冷或自然空冷
接线方式: 引针焊接安装型
MTBF: 5000000h
电源部分型号
型号 功率(W) 输入电压(V) 输出电压(V) 输出路数 安装方式 PDF下载
DBM300-PFC 300W 180VAC(90-264VAC) DC350~385V 单路 插针焊接 点击查看说明
外型尺寸

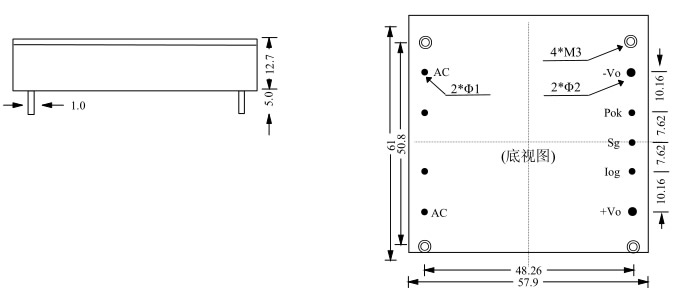

300W 半砖系列 AC谐波抑制模块DBM300-PFC外形图
