50W 线性电源(一体化) DLX系列

电源尺寸:139*88*57mm
输入电压:220VAC(198-242VAC)
输出电压:5V,9V,12V,24V,48V
输出功率:50W
PDF下载:  【PDF下载】

产品详情

50W  线性电源(一体化) DLX系列

典型特性
★高功率密度,超薄设计,让体积做到最小
★多重保护功能设计
★采用基板工艺生产,加强了产品可靠性
★加强电磁兼容设计,可在强电磁环境工作
★具有低EMC特性,已通过欧盟CE认证
★一体化灌封加强了防腐、防潮、防震性能
★抗震性设计,满足军标要求可做车载电源使用
★专业为小型发射基站和车载移动设备设计
★具有输入过压、欠压、输出过压、过流、短路保护
技术参数
产品型号: DLX50KF-220S□-★,DLX50KF-220D□□-★,DLX50KF-220T□□□-★
型号说明: ■代表输入电压; □代表输出电压;★代表产品级别 参见下面产品级别
输入电压: ■220VAC(198-242VAC)
输出电压: □DC 5V,9V,12V,24V,48V任选
产品级别: ★军工级加 J, 航天级加H, 工业级省略
输出功率: 50W
电源尺寸: 139*88*57
电压精度: Vo1:±1%
源效应: <±1%
负载效应: <±2%
动态响应: 400us
纹波和噪声: <0.1%Vo
温度系数: <±0.05℃
工作频率: 200KHz
效率: >50%
过流保护: >120%
过温保护: 90℃;降温自恢复
隔离电阻: >100MΩ
工作环境温度: -25~+55℃(工业级)  -40~+70℃(军工级)  -55~+85℃(航天级)
储存温度: -45~+105℃(工业级) -55~+105℃(军工级)  -60~+125℃(航天级)
工作湿度: 5%~85%RH
储存湿度: 5%~95%RH
隔离电压: Vin-Vo 1500VAC;  Vin-FG 2500VAC;  Vo- FG 500VDC
抗震性: 10~55Hz 5g
工作环境温度: 工业品-25~+55℃ 军用品 -40~+70℃
储存环境温度: 工业品-40~+105℃
抗震性(随机): 频率范围:20~100Hz,+6dB/倍频;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍频X,Y,Z方向各15min
冲击(半正弦): 加速度:a=50g±5g冲击时间:8~12ms  X,Y,Z方向各6次
冷却方式: 自然空冷或传导制冷
接线方式: 端子接线
MTBF: 500000H
电源部分型号
型号 功率(W) 输入电压(V) 输出电压(V) 输出路数 安装方式 PDF下载
DLX50KF-220S05 50W 220VAC(198-242VAC) 5V 单路 端子接线 50W 线性电源(一体化) DLX系列
DLX50KF-220S9 50W 220VAC(198-242VAC) 9V 单路 端子接线 50W 线性电源(一体化) DLX系列
DLX50KF-220S12 50W 220VAC(198-242VAC) 12V 单路 端子接线 50W 线性电源(一体化) DLX系列
DLX50KF-220S24 50W 220VAC(198-242VAC) 24V 单路 端子接线 50W 线性电源(一体化) DLX系列
DLX50KF-220S48 50W 220VAC(198-242VAC) 48V 单路 端子接线 50W 线性电源(一体化) DLX系列
外型尺寸

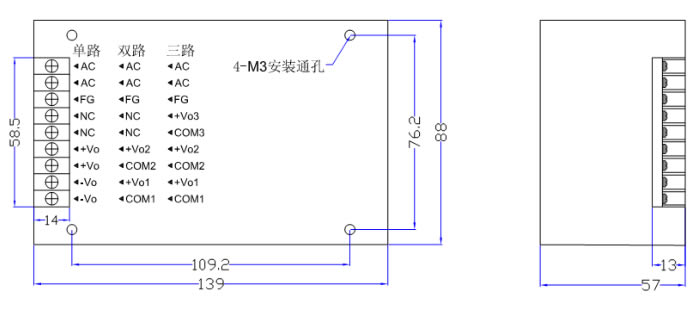

50W 线性电源(一体化) DLX系列外形尺寸图

相关产品推荐

型号 产品图片 认证 技术手册 样品申请 所属系列
型号 ROHS 样品申请 50W 线性电源(一体化) DLX系列
DLX50KF-220S05 ROHS 样品申请 50W 线性电源(一体化) DLX系列
DLX50KF-220S9 ROHS 样品申请 50W 线性电源(一体化) DLX系列
DLX50KF-220S12 ROHS 样品申请 50W 线性电源(一体化) DLX系列
DLX50KF-220S24 ROHS 样品申请 50W 线性电源(一体化) DLX系列
DLX50KF-220S48 ROHS 样品申请 50W 线性电源(一体化) DLX系列

* 上方产品参数仅供参考,详细技术参数请以技术规格书为准
